APC (Automate Postes C)

par Didier C

L’objet de cet article est de donner un aperçu d’un automate particulier chargé de la reprise de service de postes électriques des couronnes de l’alimentation de Paris.

En quoi l’alimentation électrique de Paris est-elle spécifique ?

  • L’alimentation électrique de Paris intra-muros est assez originale et a été pensée en fonction des spécificités de la ville.
    • Un poids politique et administratif important (Présidence, Ministères, représentation Nationale)
    • De nombreux sièges sociaux d’entreprises importantes
    • De nombreux sièges de médias
    • Une forte densité de population

Cette concentration entraîne de facto la nécessité d’une sûreté de fonctionnement renforcée et une minimisation des durées d’interruption de fourniture lors d’incidents éventuels.

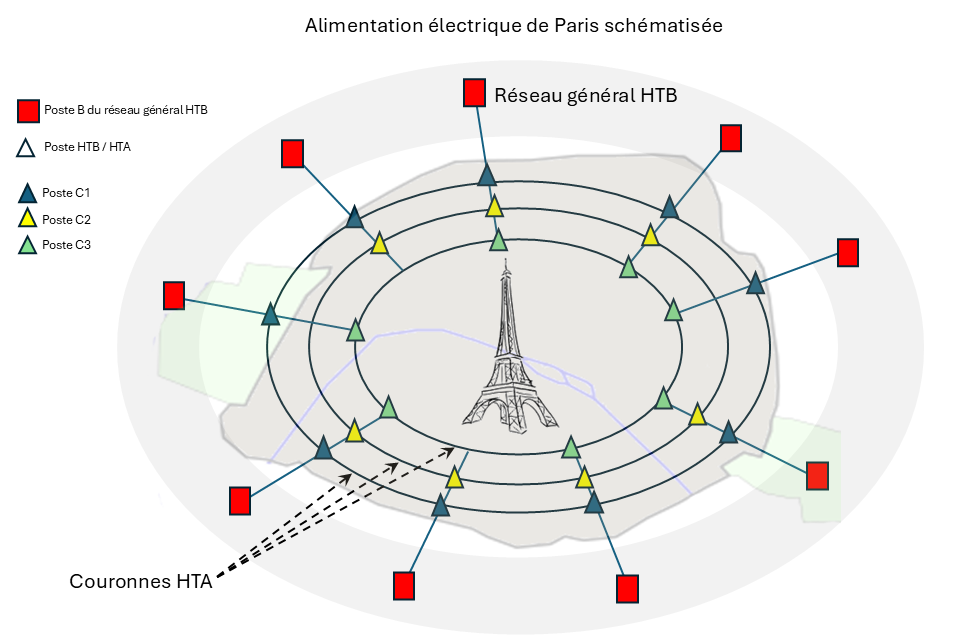

La solution retenue a été de concevoir une architecture basée sur des radiales souterraines HTB non doublées qui alimentent d’une à trois couronnes de faisceaux d’artères MT par l’intermédiaire de postes C (Poste de transformation 225/20kV ou 225/15kV en antenne simple depuis un poste « B »). En savoir plus sur la typologie des postes électriques HTB.

Chaque poste B est sécurisé par le réseau maillée 220 kV de la région parisienne, lui-même appuyée sur la boucle à 400 kV.

Chaque artère HTA peut être alimentée par un des postes C situés à une de ses extrémités. Il peut y avoir jusqu’à 8 artères HTA entre deux postes C. Il peut y avoir jusqu’à 6 départs réseau HTA par artère HTA.

Pour simplifier les appellations des postes C, selon la couronne d’appartenance, les postes sont identifiés C1 (couronne extérieure, C2 couronne centrale et C3 couronne intérieure).

En cas d’incident sur une radiale, le report de charge se fait au niveau des couronnes concernées par bascule de l’alimentation des artères MT sur les radiales adjacentes.

Les reconfigurations automatiques et/ou manuelles à différents niveaux de tension permettent une grande sécurité d’exploitation.

Un peu de détail sur les radiales
Chaque radiale est constitué d’un câble souterrain alimentant d’un à trois postes (C1, C2, C3). Chaque poste est doté de transformateurs 220 kV / 20kV de 70 MVA ou d’un transformateur de 100 MVA.

Les transformateurs étant en antenne simple sur le poste B qui les alimente, il n’a pas été installé de disjoncteur au primaire des transformateurs mais des sectionneurs à rupture brusque (SRB). Les SRB n’ont pas de pouvoir de coupure, et ils ne peuvent donc pas éliminer de défaut, mais ils peuvent supporter le courant lors d’une mise sous tension à vide d’un ouvrage hors tension et réciproquement.

En cas de défaut d’un transformateur, un ordre de télédéclenchement fait déclencher le disjoncteur en tête de la radiale mettant ainsi tous les transformateurs alimentés par la radiale hors tension.

Des reports sont possibles via les artères HTA vers les radiales encadrantes pour permettre la reprise des charges coupées.

Afin de mieux sécuriser l’alimentation des clients parisiens un automate a été créé qui permet une reprise rapide des charges sur les transformateurs sains de la radiale. Cet automate particulier est connu sous le sigle de APC (Automate Poste C).

L’automate Poste C

Cet automate a été créé initialement par l’entreprise ICE pour les fileries électromécanique (type APC100 en coffret). Il est maintenant installé en version rack (type TAPC10). Il permet de gérer les défauts et la reprise de service jusqu’à deux transformateurs par poste C soit au maximum six transformateurs sur la même radiale.

Les transformateurs HTB/HTA dans les postes C sont désormais de propriétés ENEDIS depuis la séparation RPT (Réseau Public de Transport) et RPD (Réseau Public de Distribution) dans les années 2010

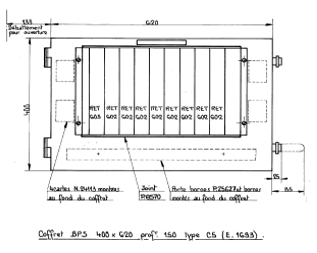

Coffret APC 100 pour filerie électromécanique

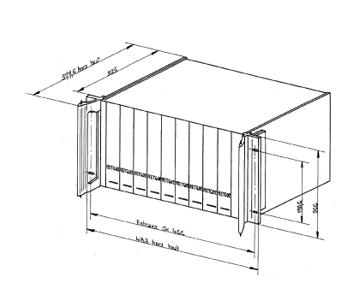

                       Rack APC 10

L’APC est installé dans la tranche basse tension du poste B, il permet l’élimination des défauts sur les postes C en assurant une reprise de service rapide et automatique avec l’aide des téléactions installées entre les postes C et le poste B.

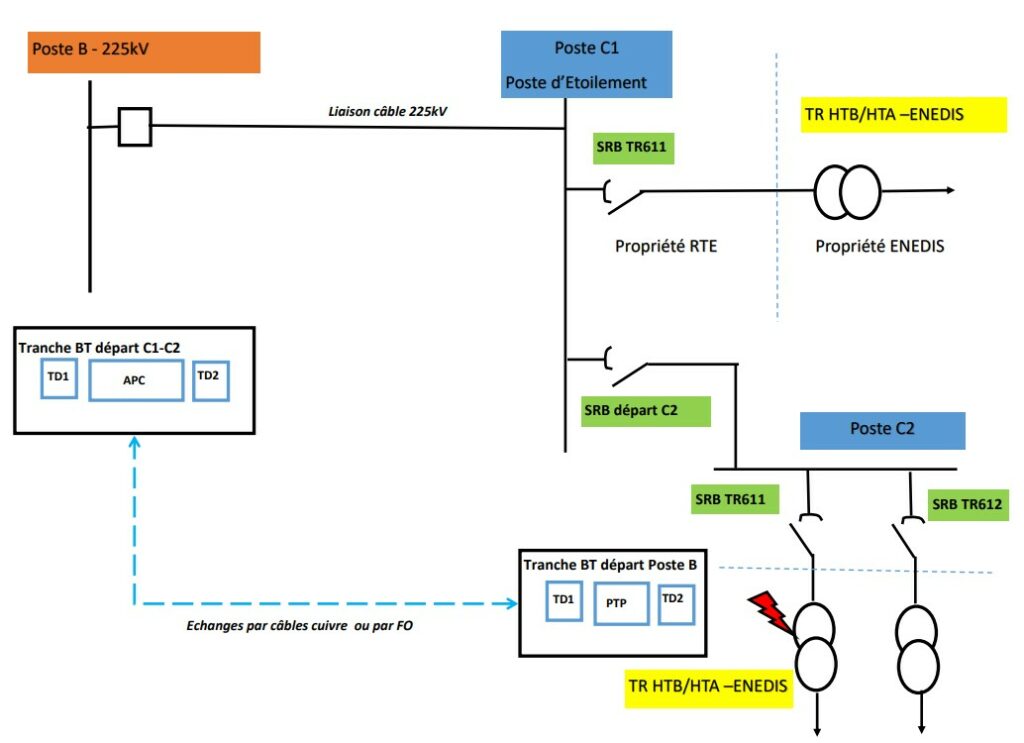

Sur la radiale B – C1 – C2 (voir schéma ci-dessous), si un défaut apparait sur le transformateur 611 HTB/HTA du poste C2, l’élimination du défaut va se dérouler de la façon suivante :

T0  : Détection du défaut par la protection du transformateur principal (PTP) dans le poste C2 ainsi que par la protection côté Enedis.

T1  : Envoi par les téléactions initialisées par la PTP d’un ordre de télédéclenchement vers le disjoncteur (DJ) du départ C1-C2 au poste  B (les téléactions sont doublées pour sécuriser l’ordre) et initialisation de l’automate APC se trouvant sur la tranche BT du départ C1-C2) au poste B.

Ouverture du DJ HTA du TR 611 du poste C2 par la protection Enedis.

T2 : A réception de l’information DJ HTB ouvert,

  • un télédéclenchement (TDMT) envoie un ordre d’ouverture à tous les DJ HTA de la radiale des postes C1 et C2
  • l’automate APC entre en fonctionnement et envoie un ordre d’ouverture au SRB du transformateur 611.

T3 : A réception de l’information SRB ouvert, l’automatisme envoi un ordre de fermeture du DJ du départ C1-C2 au poste B, la radiale est remise en service, le   transformateur en défaut étant alors hors tension.

Pour information, la fermeture des DJ HTA non concernés par le défaut est réalisée manuellement par Enedis.

Les échanges d’informations entre les postes C et le poste B étaient réalisés initialement par câbles cuivre, maintenant, ils se font principalement par liaison fibre optique.
L’automate permet une reprise de service rapide et automatique sur apparition d’un défaut sur un des transformateurs de la radiale ou sur les liaisons THT entre les postes C1-C2-C3.

Nota : Actuellement, afin d’améliorer encore la continuité de service, RTE installe des disjoncteurs à la place des SRB dans les postes d’étoilement ceci afin de ne pas perdre la radiale complète sur défaut d’un des transformateurs de la liaison.
